ADA4352-2ACPZ是一款小型、双通道、完整的可编程增益跨阻放大器和 AFE 解决方案，采用 3 mm x 3 mm 16 引脚 LFCSP 封装。 可实现快速原型设计。
产品详情

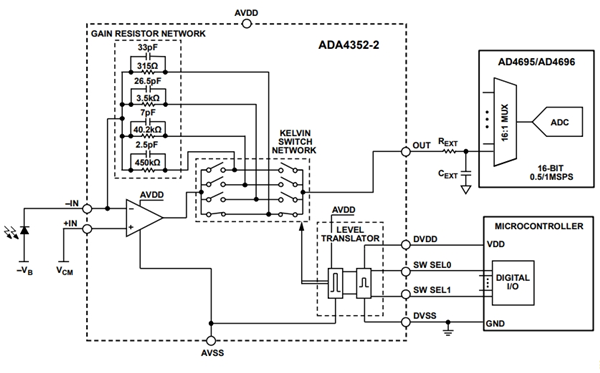

ADA4352-2ACPZ是一款紧凑的单片双通道、精密、可编程增益跨阻放大器（PGTIA）。该产品是一种突破性的解决方案，可在宽动态范围内精确测量小电流。ADA4352-2ACPZ在 −40°C 至 125°C 的宽温度范围内具有精度，使用户能够在室温下对终端设备进行一次校准，从而节省测试时间和成本。ADA4352-2ACPZ每个通道集成了四个电流-电压增益选择，并且增益可以使用每个通道的两个逻辑引脚进行编程，以提供灵活、功能齐全的紧凑型 PGTIA 解决方案。此外，凭借其稳健的输出级和低噪声，ADA4352-2ACPZ可以直接驱动 16 位精密模数转换器（ADC，如 AD4696），提供完整的模拟前端（AFE），以满足最具挑战性的精密电流测量应用。
ADA4352-2ACPZ采用 3 mm × 3 mm LFCSP 封装。 将印刷电路板 （PCB） 面积减少多达 相对于使用独立式的分立设计，性能降低 10 倍 运算放大器 （op amps） 和开关。
主要特性
精密电流到电压（I 至 V）转换
可编程增益 TIA
光电探测器接口和放大
光网络设备
光功率测量
仪器 — 光谱学和 色谱法
精密数据采集系统 （DAQ）
特性
小型、双通道、完整的 PGTIA 和 AFE 溶液

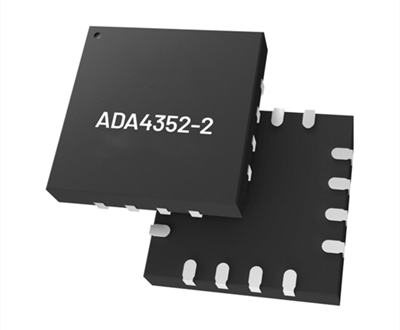

小尺寸封装：16 引脚 LFCSP，3 mm × 3 mm
每个通道集成 4 个内部增益
范围 0，内部 RF = 315 Ω
范围 1，内部 RF = 3.5 kΩ
范围 2，内部 RF = 40.2 kΩ
范围 3，内部 RF = 450 kΩ
宽输入电流动态范围，最低 100 皮安 至 毫安
出色的直流精度
低失调电压：25°C 时最大 ±100 μV
低失调电压漂移：±0.85 μV/°C 最大值， −40°C 至 +125°C
低开关集成开关阻抗 19Ω 最大值，−40°C 至 +125°C
出色的动态性能
范围 0 稳定时间 1 μs
范围 1 稳定时间 2 μs
范围 2 建立时间 5 μs
范围 3 稳定时间 10 μs
开尔文连接架构消除了增益误差 由于开关电阻随温度变化。
单电源供电：+2.7 V 至 +5.5 V（双电源供电：+±1.85 V 至 ±2.75 V）
宽增益带宽积：8.5 MHz
宽工作温度范围：−40°C 至 +125°C
应用场景
ADA4352-2ACPZ广泛用于以下应用场景，包括：
精密电流到电压（I 至 V）转换
可编程增益 TIA
光电探测器接口和放大
光网络设备
光功率测量
仪器 — 光谱和色谱
精密数据采集系统 （DAQ）
性能参数
通道数量：2 Channel
GBP-增益带宽产品：8.5 MHz
SR - 转换速率 ：8.2 V/us
每个通道的输出电流：20 mA
Ib - 输入偏流：0.12 nA
Vos - 输入偏置电压 ：20 uV
电源电压-最大：5.5 V
电源电压-最小：2.7 V
工作电源电流：3.3 mA
最小工作温度：- 40 C
最大工作温度：+ 125 C
安装风格：SMD/SMT
封装 / 箱体：LFCSP-16
