明佳达电子供应 ADI AD9625BBPZ-2.5：12位、2.5 GSPS、1.3 V/2.5 V模数转换器（ADC）
1、详情
AD9625BBPZ-2.5是一款12位单芯片采样模数转换器(ADC)，其可在转换速率高达每秒采样2.5千兆(GSPS)下运行。本产品用于采样高至第二奈奎斯特区域的宽带模拟信号。AD9625BBPZ-2.5结合了宽输入带宽、高采样率和优异的线性度，其非常适合于频谱分析仪、数据采集系统以及各式军工电子应用，比如雷达和干扰/抗干扰测量。

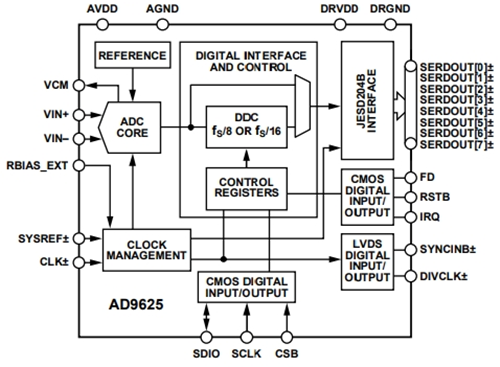

模拟输入、时钟和SYSREF信号均为差分输入。AD9625BBPZ-2.5基于JESD204B的高速串行输出可在1、2、4、6或8通道配置中进行配置。
产品优势
1、高性能： 高采样率下出色的SFDR应用、直接RF采样以及片内基准电压源。
2、灵活的数字数据输出格式，基于JESD204B规格。
3、控制路径SPI接口端口，其支持各种产品特性和功能，如数据格式、增益和偏移校准值。
技术规格
AD9625BBPZ-2.5的主要规格包括：
分辨率：12 bit
通道数量：1 Channel
接口类型：Serial
采样比：2.5 GS/s
输入类型：Differential
结构：Pipeline
模拟电源电压：1.3 V, 2.5 V
数字电源电压：1.3 V, 2.5 V
SNR – 信噪比：58.3 dB
最小工作温度：- 40 C
最大工作温度：+ 85 C
封装 / 箱体：BGA-196
应用领域
AD9625BBPZ-2.5广泛应用于以下领域：
频谱分析仪
军用通信
雷达
高性能数据存储示波器
有源干扰/抗干扰
电子监控和对抗
此外，AD9625BBPZ-2.5还具有以下主要特性：
12位、2.5 GSPS无失码ADC
SFDR = 79 dBc、AIN最高为1 GHz（−1 dBFS，2.5 GSPS）
SFDR = 77 dBc、AIN最高为1.8 GHz（−1 dBFS，2.5 GSPS）
SNR = 57.6 dBFS、AIN最高为1 GHz（−1 dBFS，2.5 GSPS）
SNR = 57 dBFS、AIN最高为1.8 GHz（−1 dBFS，2.5 GSPS）
噪声频谱密度 = −149.5 dBFS/Hz (2.5 GSPS)
差分模拟输入： 1.2 V p-p
差分时钟输入
3.2 GHz全功率模拟输入带宽
高速6或8通道JESD204B串行输出
子类1： 6.50 Gbps (2.6 GSPS)
两个独立的采用10位NCO的1/8或1/16抽取滤波器
电源电压： 1.3 V、2.5 V
灵活的数字输出模式
内置可选数字测试码
时间戳特性
转换误码率 < 10−15
