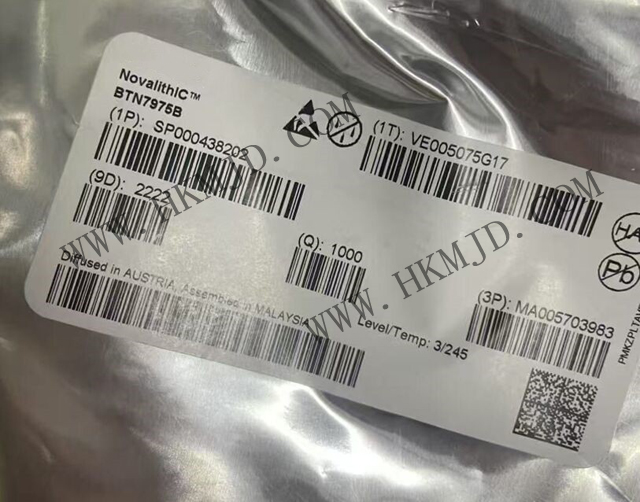

明佳达电子供应 英飞凌 BTN7975B 高电流 PN 半桥电机驱动器



深圳市明佳达电子有限公司作为专业的电子元器件供应商，一直致力于提供高性能的 BTN7975B 半桥驱动器。BTN7975B 凭借其卓越的电流驱动能力和高集成度设计，是工业控制、汽车电子和消费电子应用的理想选择。



产品概述

BTN7975B是一款专为电机驱动应用设计的集成式高电流半桥驱动器。BTN7975B属于NovalithIC™系列，该系列包含一个p沟道高侧MOSFET、一个n沟道低侧MOSFET以及一个集成驱动器IC，所有组件均封装于单一封装中。通过采用 p 沟道高侧开关，BTN7975B 消除了对电荷泵的需求，从而最大限度地减少了电磁干扰（EMI）。通过集成驱动器 IC，与微控制器的接口变得简化。BTN7975B 驱动器 IC 具有逻辑电平输入、状态标志诊断、上升时间调整、死区时间生成，以及过温、过压、欠压、过流和短路保护功能。



BTN7975B为受保护的高电流PWM电机驱动器提供成本优化的解决方案，同时占用极小的电路板空间。





核心技术特性

高电流驱动能力：BTN7975B支持峰值输出电流高达70A，可轻松应对电机启动等高电流瞬态需求，同时具备低导通电阻，有效降低功率损耗并提升整体系统效率。

全面保护功能：BTN7975B芯片集成了多种保护机制，包括过温保护、过流保护和短路保护，确保在各种异常条件下安全运行。其独特的诊断反馈功能可实现对芯片状态的实时监控，便于系统进行预测性维护。

高效设计：BTN7975B采用英飞凌先进的MOSFET技术，显著降低静态和动态功耗。它支持PWM控制输入以优化能效，特别适合需要精确速度调节的电机控制应用。

宽温度工作范围：BTN7975B 具备 -40°C 至 +150°C 的宽温度工作范围，可承受工业环境及汽车电子设备中的严苛温度条件。该产品符合 AEC-Q100 汽车电子标准，满足汽车级应用的可靠性要求。



核心产品优势

高度集成设计：BTN7975B将功率MOSFET与驱动电路集成于单一封装中，显著减少外部组件数量，简化PCB布局设计并降低整体系统成本。此集成设计特别适用于空间受限的应用场景。

易于系统集成：BTN7975B芯片支持直接PWM输入，并与各种微控制器和DSP输出兼容，可实现精确的电机控制，无需复杂的外围电路。此设计显著缩短产品开发周期并加速上市时间。

卓越可靠性：通过采用英飞凌成熟的功率半导体工艺技术和严格的质量控制标准，BTN7975B在长期运行中展现出卓越的稳定性。其汽车级认证进一步验证了产品在振动和温度循环等恶劣环境下的可靠性。

成本效益：与分立式解决方案相比，BTN7975B通过减少组件数量和PCB面积，降低了系统物料清单（BOM）成本。此外，其高效率可降低系统运行能耗，从全生命周期角度实现成本优化。



典型应用领域

汽车电子系统：包括电动助力转向、电动水泵、冷却风扇、车窗升降器及其他车身控制模块。BTN7975B符合AEC-Q100标准，满足汽车电子系统对可靠性和环境适应性的严苛要求。

工业自动化设备：如伺服驱动器、工业机器人关节控制及输送带电机驱动。BTN7975B芯片的高电流能力与保护功能特别适用于工业环境中的电机控制应用。

消费电子产品：包括家用电器（如洗衣机和冰箱压缩机）、电动工具以及智能家居设备中的电机驱动。BTN7975B的紧凑尺寸和高效率与消费电子产品对紧凑设计和能效的要求相契合。

新能源领域：在可再生能源应用中，如小型风力发电系统和太阳能跟踪器，BTN7975B可有效驱动执行器以最大化能量捕获效率。
