Analog Devices Inc. LTC6362CDD：精准、低功率轨至轨输入 / 输出差分运算放大器 / SAR ADC 驱动器
LTC6362CDD具有以下主要特性：
1mA 电源电流
2.8V 至 5.25V 单电源
全差分输入和输出
200μV 最大失调电压
260nA 最大输入偏置电流
快速稳定：550ns 至 18 位，8VP-P 输出
低失真：-116dBc (在 1kHz，8VP-P)
轨至轨输入和输出
3.9nV/√Hz 输入参考噪声
180MHz 增益带宽乘积
34MHz -3dB 带宽
低功率停机模式：70μA
3mm x 3mm 8 引脚 DFN 封装
详情
LTC6362CDD是一款具轨至轨输入和输出摆幅的低功率、低噪声差分运算放大器，专为驱动低功率 SAR ADC 已进行了优化。LTC6362CDD在有源操作中仅吸收 1mA 的电源电流，并具有一种停机模式，在此模式中电流消耗减低至 70μA。

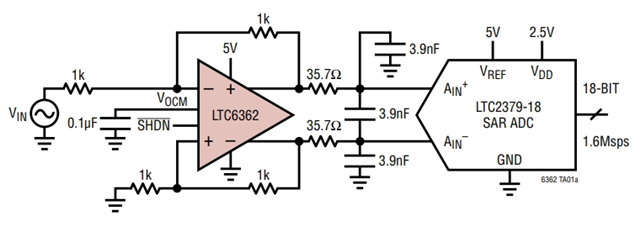

放大器可配置以将一个单端输入信号转换为一个差分输出信号，并能在反相或同相配置中运作。
低失调电压、低输入偏置电流和一种稳定的高阻抗配置使这款放大器不仅适合用作一个 ADC 驱动器，而且还可在靠前的信号链路中使用，以将一个精准的传感器信号转换为一个可在噪声工业环境中处理的平衡 (差分) 信号。
LTC6362CDD采用 紧凑型 3mm x 3mm 8 脚无引线 DFN 封装，可在 -40°C 至 125°C 的温度范围内工作，并保证达到规定的性能指标。
应用场景
LTC6362CDD适用于多种应用场景，包括：
16 位和 18 位 SAR ADC 驱动器
单端至差分转换
低功率流水线型 ADC 驱动器
差分线路驱动器
电池供电型仪表
性能参数
型号：LTC6362CDD
放大器类型：差分
电路数：1
输出类型：差分，满摆幅
压摆率：45V/µs
增益带宽积：180 MHz
-3db 带宽：34 MHz
电流 - 输入偏置：75 nA
电压 - 输入补偿：75 µV
电流 - 供电：1mA
电压 - 跨度（最小值）：2.8 V
电压 - 跨度（最大值）：5.25 V
工作温度：0°C ~ 70°C
安装类型：表面贴装型
封装/外壳：8-WFDFN 祼焊盘
供应商器件封装：8-DFN（3x3）
