DAC80504RTER器件是一款带有内部基准电压的 四通道 16 位 SPI 电压输出数模转换器（DAC），该器件主要具备以下特点：
• 性能
– INL：16 位分辨率下为 ±1 LSB（最大值）
– TUE：FSR 最大值 ±0.1%
• 集成 2.5V 精密内部基准电压
– 初始精度：±5 mV，最大值
– 低温漂：2ppm/°C（典型值）
• 高驱动能力：20mA 0.5V 电源轨
• 灵活的输出配置
– 用户可选增益：2、1 或 ½
– 复位至零标度或中标度
• 宽运行范围：
– 电源：2.7V 至 5.5V
– 温度：–40˚C 至 +125˚C
• 50MHz，SPI 兼容串行接口
– 4 线制模式，1.7V 至 5.5V 工作电压
– 菊链运行
– CRC 误差校验
• 低功耗：0.7mA/通道 (5.5V)
• 小型封装：3mm × 3mm，16 引脚 WQFN
详情

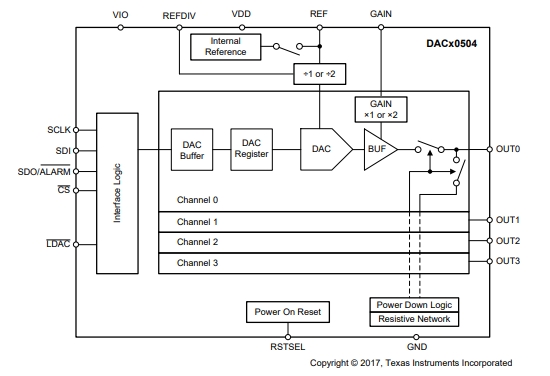

DAC80504RTER是一款低功耗、四通道、缓冲电压输出的数模转换器 (DAC)，具有 16位分辨率。DAC80504RTER包括一个低漂移 2.5V 内部基准电压，大多数应用中无需使用外部精度基准。用户可选增益配置提供 1.25V（增益 = ½）、2.5V（增益 = 1）或 5V（增益 = 2）满量程输出电压。这些器件由 2.7V 至 5.5V 单电源供电，具有指定单调性，并能提供 ±1LSB INL 的高线性度。
通过一个运行时钟速率为 50MHz 的 4 线制串行接口与 DAC80504RTER通信。VIO 引脚使串行接口可在 1.7V 至 5.5V 电压范围内运行。DAC80504RTER灵活接口使其能够用于广泛的行业标准微处理器和微控制器。
DAC80504RTER采用了上电复位电路，上电后可以将 DAC 输出保持在零电平或中间电平，直到在器件中写入一个有效代码。该器件在 5.5V 时消耗 0.7mA/通道的低电流，因此非常适用于依靠电池供电的设备。每通道断电特性可将器件电流消耗量降低至 15µA。
DAC80504RTER可在 –40°C 至 +125°C 的温度范围内正常运行，采用 3mm × 3mm QFN 小型封装。
应用场景
DAC80504RTER适用于需要高精度、多通道数模转换的应用场景，如：
• 光纤网络
• 无线基础设施
• 工业自动化
• 数据采集系统
技术规格
产品：DAC80504RTER
位数：16
数模转换器数：4
建立时间：5µs（典型值）
输出类型：Voltage - Buffered
差分输出：无
数据接口：SPI
参考类型：内部
电压 - 供电，模拟：2.7V ~ 5.5V
电压 - 供电，数字：2.7V ~ 5.5V
INL/DNL (LSB)：±0.5，±0.5
架构：R-2R
工作温度：-40°C ~ 125°C
封装/外壳：16-WFQFN
