ADS5463IPFPR——12 位 500MSPS 模数转换器 (ADC)
说明
ADS5463IPFPR是一款 12 位、500MSPS 模数转换器（ADC），采用 5V 和 3.3V 电源供电，同时提供兼容 LVDS 的数字输出。该 ADC 是 12 位ADC 系列之一，工作频率范围为 500 MSPS。ADS5463IPFPR输入缓冲器隔离了板载跟踪保持（T&H）的内部切换，使其免受信号源的干扰，同时提供高阻抗输入。
ADS5463IPFPR采用 TQFP-80 PowerPAD™ 封装。该产品基于德州仪器（TI）互补双极工艺（BiCom3）构建，额定温度范围为整个工业温度范围（-40°C 至 85°C）。
ADS5463IPFPR具有以下特性：
12 位分辨率
片上模拟缓冲器
分辨率：500 MSPS
2.3GHz 输入带宽
LVDS 兼容输出
极低延迟：3.5 个时钟周期
高模拟输入摆幅无损伤，> 10 Vpp 差分交流信号
总功耗： 2.2 W
80 引脚 TQFP PowerPAD 封装（14mm × 14mm 基底面）
工业温度范围：-40°C 至 85°C
引脚相似/兼容 12 位、13 位和 14 位系列：ADS5440/ADS5444/ADS5474
典型应用
ADS5463IPFPR适用于需要高速度和高精度的应用场景，如：测试和测量仪器
软件定义无线电
数据采集
功率放大器线性化
通信仪器仪表
雷达
性能参数
产品：ADS5463IPFPR
分辨率：12 bit
通道数量：1 Channel
接口类型：Parallel
采样比：500 MS/s
输入类型：Differential

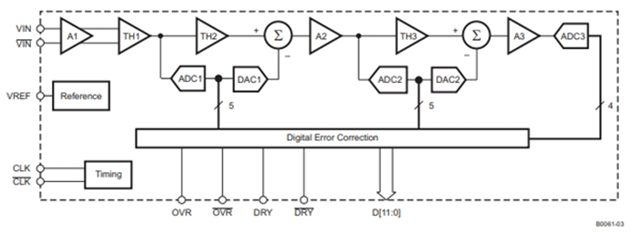

结构：Pipeline
模拟电源电压：4.75 V to 5.25 V
数字电源电压：3 V to 3.6 V
SNR – 信噪比：65.4 dB
工作温度范围：-40°C ~ 8 °C
封装 / 箱体：HTQFP-80
