MPQ4242GVE-0000-AEC1：集成升降压变换器的 5A、36V 、全集成 USB PD 解决方案，符合 AEC-Q100 认证
产品详情
MPQ4242GVE-0000-AEC1是一款适用于 USB Type-C 供电端口的全集成供电 (PD) 解决方案。它集成了一个带 4 个电源开关的升降压变换器和一个 USB PD 控制器。MPQ4242GVE-0000-AEC1在一定的输入电源电压范围内可支持高达 5A 的连续输出电流 (IOUT)。
MPQ4242GVE-0000-AEC1的 USB Type-C 端口支持带可编程电源 (PPS) 的 USB PD R3.0，并向后兼容电池充电规范 (BC 1.2)、3A divider 模式和 1.2V/1.2V 模式的专用充电端口 (DCP) 方案。MPQ4242GVE-0000-AEC1还支持 QC 2.0/3.0 和华为FCP模式。
MPQ4242GVE-0000-AEC1提供可配置 PD 电源管理状态机，以应对电池电压 (VBATT) 较低或过热等情况。当两个MPQ4242-AEC1 用作双 PD 端口时，其内部功率共享逻辑可以有效分配总功率。
MPQ4242GVE-0000-AEC1的故障保护功能包括：I/O 引脚到 BUS 和 VIN 引脚的短路保护、CC 过流保护 (OCP)、打嗝模式限流保护、输出过压保护 (OVP) 和过温关断保护。
MPQ4242GVE-0000-AEC1仅需少量现有标准外部元器件，采用 QFN-22 (4mmx5mm) 封装，符合 AEC-Q100 等级 1 认证。
其主要特性和优势：
MPQ4242GVE-0000-AEC1适用于汽车供电端口的一体化 USB 供电 (PD) 解决方案
集成 4 开关升降压变换器
集成 PD 3.0 控制器
4.8V 至 36V 宽输入工作电压 (VIN) 范围
3.3V 至 22.5V 输出电压 (VOUT) 范围
精确的输出 CC 电流限制：±5%
外部上管 MOSFET (HS-FET) 可并联工作
USB Type-C 断连时具备低静态电流 (IQ)
250kHz/420kHz 可配置频率，带频谱扩展功能
支持 USB Type-C V2.0
支持 USB PD R3.0、V2.0 和具有 7 个电源数据对象 (PDO) 列表的可编程电源 (PPS)
支持 QC 3.0 规范和华为 FCP
支持 BC1.2、3A Divider 模式和 1.2V/1.2V 模式的 DCP 方案
CCx、DP 和 DM 对 VBUS/VBATT 的短路保护
电池对地短路保护驱动器
I2C 从机接口
输出线路压降补偿
可配置 PD 电源管理以应对低电池电压或高温情况
支持双端口 PD 功率共享
具有可调脉宽调制 (PWM) 占空比的 LED 驱动器
EN 关闭延迟可长达 120 分钟

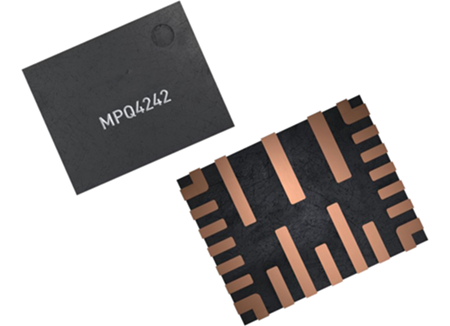

采用侧面镀锡的 QFN-22 (4mmx5mm) 封装
符合 AEC-Q100 等级 1 认证

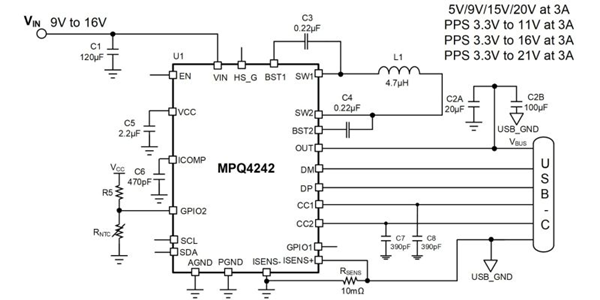

典型应用
USB 供电充电端口
USB 电源
MPQ4242GVE-0000-AEC1的性能参数
电压 - 输入：4.8V ~ 36V
输出数：1
电压 - 输出：3.3V ~ 22.5V
工作温度：-40°C ~ 150°C（TJ）
等级：汽车级
资质：AEC-Q100
安装类型：表面贴装，可润湿侧翼
封装/外壳：22-PowerVFQFN
