onsemi NCV78514PA0R2G先进的汽车 LED 驱动器
详情

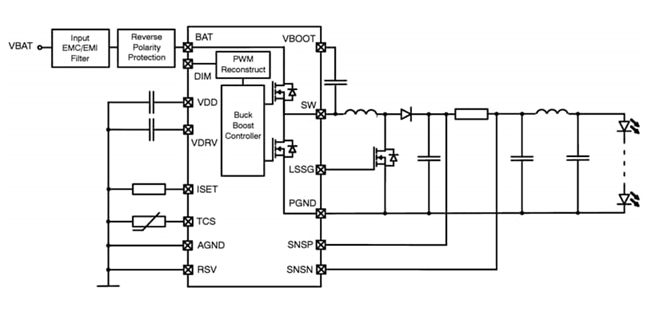

NCV78514PA0R2G是一款专为汽车应用设计的尖端 LED 驱动器。该智能单通道 H 桥驱动器集成了同步降压和外部异步升压拓扑结构，使其能够灵活适用于各种 LED 负载。NCV78514PA0R2G的输入电压范围为 5 V 至 21 V，输出电压能力高达 60 V，可以驱动高达 1.5 A 的 LED 电流。NCV78514PA0R2G针对无 MCU 设置进行了优化，具有输入电压和基于温度的降额、诊断和错误处理以及 LED 电流调光等智能功能。这些器件符合 AEC-Q100 标准，确保了其在汽车环境中的可靠性和性能。该NCV78514PA0R2G驱动器非常适合需要强大而高效的 LED 控制的应用，为现代汽车照明系统提供全面的解决方案。
NCV78514PA0R2G主要具备以下特征：
智能单通道 H 桥拓扑
集成同步降压和外部异步升压
输入电压范围：5 V 至 21 V
输出电压范围：最高 60 V
LED 电流：最高 1.5A
根据输入电压和温度智能降额
诊断和错误处理
LED 电流调光
固定开关频率：400 kHz
9 V 以下热启动管理
可承受高达 45 V 的负载突降
外部可编程电流：200 mA 至 1500 mA
脉冲宽度调制 (PWM) 从 80 Hz 到 600 Hz
扩频可抑制 EMI
通过 AEC-Q100 鉴定，支持 PPAP
应用领域
NCV78514PA0R2G主要应用于汽车前照灯，包括：
汽车前大灯
雾灯
日间行车灯 (DRL)
转向灯
标志投影
标识照明
室内氛围灯
后组合灯
刹车灯
转向灯
倒车灯
车牌照明
仪表板照明
仪表组照明
手套箱照明
基本参数
类型：DC DC 控制器
拓扑：半桥，降压，升压
内部开关：是
输出数：1
电压 - 供电（最低）：5V
电压 - 供电（最高）：21V
电压 - 输出：5.6V ~ 60V
电流 - 输出/通道：1.5A
频率：400kHz
调光：是
应用：通用
工作温度：-40°C ~ 125°C（TA）
等级：汽车级
资质：AEC-Q100
安装类型：表面贴装型
封装/外壳：16-TSSOP
