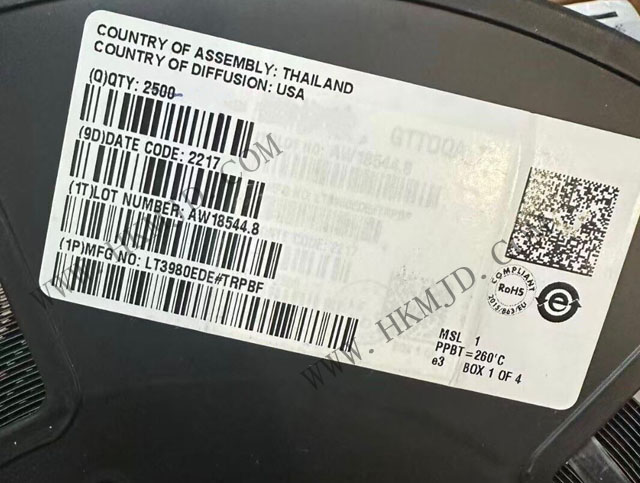

LT3980EDE _ 具有 85μA 静态电流的 58V、2A、2.4MHz 降压型开关稳压器
【关键特性】
宽输入电压范围：工作时为 3.6V 至 58V
过压闭锁功能可保护电路安全承受 80V 瞬态电压
2A 最大输出电流
低纹波 (<15mVP-P) 突发模式 (Burst Mode®) 操作：
IQ = 85μA (在 12VIN 至 3.3VOUT)
可调开关频率：100kHz 至 2.4MHz
低停机电流：IQ < 1μA
箝位二极管电流检测可保护电路免遭短路和输入过压条件的损坏
可同步频率范围：250kHz 至 2MHz
电源良好标记
饱和开关设计：200mΩ 接通电阻
热保护
软起动能力
小外形 16 引脚耐热性能增强型 MSOP 和 3mm x 4mm DFN 封装
【概述】
LT3980EDE是一款可调频率 (100kHz 至 2.4MHz)、单片式、降压型开关稳压器，可接受高达 58V (瞬态电压达 80V) 的输入电压。LT3980EDE芯片上内置了一个高效率 200mΩ 开关和一个升压肖特基二极管以及必需的振荡器、控制器和逻辑电路。电流模式拓扑结构用于实现快速瞬态响应和上佳的环路稳定性。箝位二极管电流检测 (DA 引脚) 可在输入电压瞬变期间起到保护电路的作用，即使在采用一个高开关频率的情况下也不例外。低纹波突发模式操作在低输出电流条件下保持了高效率，并在典型应用中将输出纹波抑制在 15mV 以下。
此外，LT3980EDE还能够通过在 VOUT 高于 3V 时从输出吸收偏置电流来进一步提升低输出电流条件下的效率水平。停机模式把输入电源电流降低至 <1μA，而 RUN/SS 引脚上的一个电阻器和电容器则提供了受控的输出电压斜坡上升 (软起动功能)。当 VOUT 达到编程输出电压的 91% 时，电源良好标记电路将发出指示信号。LT3980EDE采用小外形16 引脚 MSOP 和具有裸露衬垫的 3mm x 4mm DFN 封装，旨在实现低热阻。
【应用领域】
汽车电池调节
分布式电源调节
工业电源
墙上变压器调节
【基本参数】
产品：LT3980EDE
功能：降压
输出配置：正
拓扑：降压
输出类型：可调式
输出数：1
电压 - 输入（最小值）：3.6V
电压 - 输入（最大值）：58V
电压 - 输出（最小值/固定）：0.79V
电压 - 输出（最大值）：57.42V
电流 - 输出：2A
频率 - 开关：225kHz ~ 2.25MHz
同步整流器：无
工作温度：-40°C ~ 125°C（TJ）
安装类型：表面贴装型
器件封装：14-DFN（4x3）
