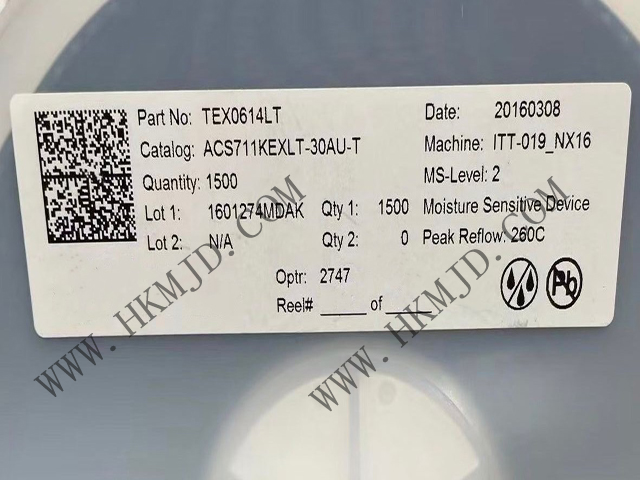

深圳市明佳达电子有限公司供应 Allegro ACS711KEXLT-30AU 霍尔效应线性电流传感器，带过流故障输出，适用于隔离应用
深圳市明佳达电子有限公司作为知名的电子元器件供应商，现供应Allegro
ACS711KEXLT-30AU霍尔效应线性电流传感器，为各行业客户提供高效率、高可靠性的电流检测解决方案。
【产品概述】
ACS711KEXLT-30AU是一款基于霍尔效应的线性电流传感器芯片，其内部集成有铜导电路径，当电流流过该路径时，会产生一个磁场。这个磁场被集成的霍尔IC感应并转换成比例电压输出。
该ACS711KEXLT-30AU传感器能够准确测量交流或直流电流。其EX封装的内部导体电阻仅为0.6 mΩ，这种极低的电阻值使得功率损耗显著降低，特别适合对能效要求较高的应用场景。
ACS711KEXLT-30AU提供了100 kHz的高信号带宽，使其能够适应高速开关应用的需求。ACS711KEXLT-30AU设计用于3.0V至5.5V的单电源工作环境，并与3.3V微处理器兼容。
ACS711KEXLT-30AU采用紧凑的12引脚QFN封装（3x3mm），适合空间受限的应用场景。该传感器设计用于测量交流或直流电流，测量范围达±30A，灵敏度为90mV/A。
ACS711KEXLT-30AU提供100kHz高带宽和4.6μs的快速响应时间，能够准确捕捉电流变化。其线性度为±1%，精度为±5%，工作在-40°C至125°C的温度范围内，适合各种环境条件。
过流故障检测功能是ACS711KEXLT-30AU的一个重要特性。当电流达到100%满标电流时，传感器会锁定并输出故障信号，为系统提供关键保护。
【主要技术参数】
传感类型 霍尔效应
电流测量范围 ±30A
内部导体电阻 0.6 mΩ (EX封装)
带宽 100 kHz
电源电压 3.0V - 5.5V
过流故障检测 是
隔离能力 <100 V
封装类型 QFN
封装尺寸 3mm x 3mm x 0.75mm
【过流故障保护与隔离优势】
ACS711KEXLT-30AU配备了过流故障检测功能，当电流达到满量程的100%时，会触发跳闸并锁定，为设备提供可靠的电路保护。
虽然
ACS711KEXLT-30AU适合低于100 V的隔离应用，但其导电路径的端子与传感器IC引线是电气隔离的，为低交流或直流工作电压应用提供了足够的内部爬电距离和间隙尺寸。
【紧凑设计与便捷集成】
ACS711KEXLT-30AU采用极小的3mm x 3mm QFN封装，厚度仅0.75mm，这种紧凑型设计大大节省了PCB空间，非常适合空间受限的应用场景。
作为全集成解决方案，它无需外部检测电阻，减少了外部元件数量和组装复杂度。ACS711KEXLT-30AU在出厂前已经过完全校准，确保了高精度和极稳定的输出偏移电压，极大简化了客户的实施过程。
【应用领域】
工业自动化与电机控制
在工业领域，ACS711KEXLT-30AU可用于电机控制和逆变器管理，提供实时电流监控，确保系统高效安全运行。其快速响应时间（4.6μs）和100kHz带宽使其能够捕捉电机运行中的快速电流变化。
家电应用
大型家用电器也是ACS711KEXLT-30AU的典型应用场景。在这些设备中，传感器可以监控能耗，实现智能功率管理，同时提供过流保护，增强系统安全性。
通信系统
音频设备
在音频应用中，ACS711KEXLT-30AU可以优化功率输出，提供高质量的音频体验同时确保设备安全。
不间断电源（UPS）
虽然搜索结果中没有直接提到
ACS711KEXLT-30AU在UPS中的应用，但同类电流传感器（如芯森CM1A H00）已证明在这些系统中的价值。它们可以检测设备状态，保证电源稳定，并提供安全防护。
